Caldaia murale a gas Beretta Boiler 24/28 BAI - 24/28 kW BAI/BSI - 24/28 AR BSI

In questa pagina vengono riportate le schede tecniche ed i manuali d’uso delle caldaie murali a gas Beretta Boiler 24/28 BAI - 24/28 kW BAI/BSI - 24/28 AR BSI.

Per scaricare schede tecniche e manuali andate alla fine della pagina nella sezione DOCUMENTAZIONE. Se non trovate quello che cercate scrivetemi.

Tutta la documentazione tecnica è di esclusiva proprietà delle singole aziende produttrici e viene messo a disposizione esclusivamente ai fini di consultazione.

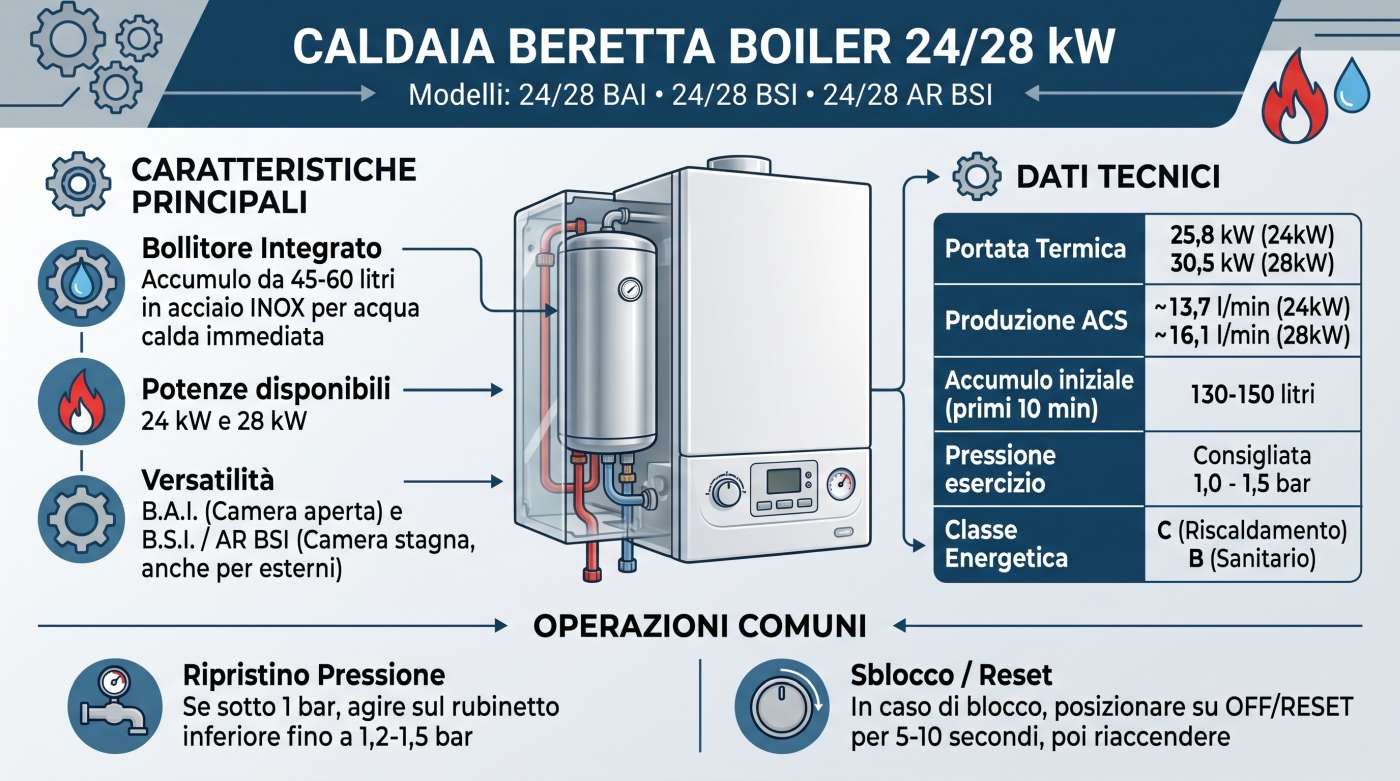

La serie Beretta Boiler (24 / 28 kW) è una linea di caldaie murali a gas progettate per il riscaldamento d’ambiente e la produzione di acqua calda sanitaria (ACS) mediante accumulo integrato (bollitore).

Descrizione e significato delle sigle

1. 24 / 28 kW: indica la potenza termica nominale. La taglia da 24 kW è indicata per appartamenti medio-piccoli, mentre la 28 kW è idonea per metrature superiori o un’elevata richiesta simultanea di acqua calda.
2. B.A.I. (Camera aperta / Tiraggio naturale): caldaia di tipo B11BS che preleva l’aria comburente dall’ambiente di installazione ed evacua i fumi tramite canna fumaria tradizionale a tiraggio naturale.
3. B.S.I. / AR BSI (Camera stagna / Tiraggio forzato): caldaia di tipo C a camera stagna con ventilatore e condotto coassiale o separato per l’aspirazione dell’aria dall’esterno e l’espulsione forzata dei fumi. La sigla AR identifica la variante di gamma ottimizzata anche per installazioni esterne parzialmente protette o in box da incasso.

Caratteristiche principali

1. Bollitore integrato: include un accumulo interno in acciaio inox (45–60 litri) che garantisce disponibilità immediata di abbondante acqua calda sanitaria senza sbalzi termici.
2. Modulazione elettronica: controllo continuo della fiamma sia in modalità riscaldamento sia in sanitario per ottimizzare i consumi energetici.
3. Dispositivi di sicurezza: pressostato/idrometro acqua contro la mancanza d’acqua nel circuito, termostato limite per sovratemperatura, sonda antigelo e dispositivi dedicati per la sicurezza dell’evacuazione fumi.

Scheda dati tecnici generali

Prestazioni e Parametri d’Esercizio

Acqua Calda Sanitaria (ACS)

1. Produzione ACS continua (Δt = 25°C):
   1. Modelli 24 kW: ~13,7 litri/minuto
   2. Modelli 28 kW: ~16,1 litri/minuto
2. Prelievo nei primi 10 Minuti (Δt = 30°C): oltre 130–150 litri disponibili immediatamente grazie alla riserva del bollitore.
3. Pressione sanitaria nominale: minimo 0,5 bar, Massimo 6 bar.
4. Campo regolazione temperatura sanitario: 37°C – 60°C

Circuito riscaldamento

1. Pressione d’esercizio:
   1. Consigliata a freddo: 1,0 – 1,5 bar
   2. Minima d’esercizio: 0,5 bar
   3. Massima (intervento valvola di sicurezza): 3 bar
2. Vaso di espansione: capacità di 8 – 10 Litri (pre-carica standard a 1 bar).
3. Campo regolazione temperatura riscaldamento: 40°C – 80°C (o 20°C – 45°C per impianti a pannelli radianti/a pavimento).

Specifiche tecniche differenziate per modello

Beretta Boiler B.A.I. (Camera aperta)

1. Classificazione evacuazione: tipo B_11BS
2. Diametro canna fumaria: Ø 130 mm (24 kW) / Ø 140 mm (28 kW)
3. Sicurezza fumi: termostato fumi dedicato che blocca il funzionamento della caldaia in caso di riflusso dei fumi in ambiente.
4. Grado di protezione: IPX4D (solo per installazione all’interno).

Beretta Boiler B.S.I. / AR BSI (Camera Stagna)

1. Classificazione evacuazione: tipo C₁₂, C₃₂, C₄₂, C₅₂, C₈₂
2. Diametro condotto coassiale: Ø 60/100 mm (lunghezza max equivalente tipica: 4,25 m)
3. Diametro condotti separati: Ø 80/80 mm (lunghezza max equivalente tipica: fino a 20+20 m)
4. Sicurezza fumi: pressostato differenziale aria/fumi.
5. Grado di protezione: IPX5D (idonea anche per installazioni all’esterno in luoghi parzialmente protetti o in box da incasso, tipico della serie AR).

Procedure comuni di gestione operativa

Ripristino pressione impianto

Se la pressione letta sul manometro frontale scende sotto 1 bar:

1. Individuare il rubinetto di riempimento situato nella parte sottostante la caldaia.
2. Ruotarlo lentamente in senso antiorario fino a far salire la lancetta a 1,2 – 1,5 bar a freddo.
3. Chiudere saldamente il rubinetto ruotandolo in senso orario.

Sblocco e Reset Caldaia

In caso di arresto di sicurezza (spia rossa accesa o blocco temporaneo):

1. Ruotare il selettore principale di funzione sulla posizione "OFF / RESET".
2. Attendere circa 5–10 secondi.
3. Riportare il selettore sulla modalità desiderata (Estate o Inverno).

DOCUMENTAZIONE

BOILER 24/28 B.A.I.

BOILER B.A.I. 24/28 kW - B.S.I. 24/28 kW

BOILER 24/28 B.S.I. AR
