Caldaie in acciaio Riello 3500.S 75-490
In questa pagina vengono riportate le schede tecniche ed i manuali d’uso delle caldaie in acciaio Riello 3500.S 75-490.
Per scaricare schede tecniche e manuali andate alla fine della pagina nella sezione DOCUMENTAZIONE. Se non trovate quello che cercate scrivetemi.
Tutta la documentazione tecnica è di esclusiva proprietà delle singole aziende produttrici e viene messo a disposizione esclusivamente ai fini di consultazione.
La gamma Riello 3500.S (taglie da 75 a 490) comprende caldaie a basamento pressurizzate in acciaio per impianti termici centralizzati ad alta temperatura, progettate per funzionare con bruciatori ad aria soffiata a gas metano o gasolio.
Caratteristiche generali della serie 3500.S
- Campo di potenza utile: da 81 kW (modello 75) fino a 552 kW (modello 490).
- Potenza termica al focolare: compresa tra 90 kW e 600 kW.
- Rendimento utile nominale (Pn): compreso tra il 90,0% e il 92,6% a pieno carico, con rendimenti a carico ridotto (30%) fino al 93,9%.
- Costruzione: corpo caldaia in acciaio a sviluppo orizzontale, focolare ad inversione di fiamma e fascio tubiero dotato di turbolatori.
- Perdite a bruciatore spento: pari allo 0,1% su tutta la gamma.
- Perdite al camino a bruciatore funzionante: stabili tra il 6,9% e l’8,3%.
Sintesi prestazioni per modello (75 – 490)
| Modello | Potenza focolare (kW) | Potenza utile (kW) | Rendimento Pn (%) | Rendimento 30% (%) | Temp. fumi metano / gasolio (°C) |
|---|---|---|---|---|---|
| 3500.S 75 | 90 | 81 | 90,0 | 89,0 | 150 / 163 |
| 3500.S 90 | 110 | 99 | 90,0 | 89,5 | 161 / 174 |
| 3500.S 110 | 135 | 122 | 90,4 | 90,9 | 143 / 155 |
| 3500.S 135 | 165 | 150,0 | 90,9 | 91,5 | 154 / 165 |
| 3500.S 160 | 195 | 176 | 90,3 | 92,7 | 155 / 166 |
| 3500.S 190 | 230,0 | 209 | 90,9 | 93,2 | 157 / 168 |
| 3500.S 245 | 295 | 270,0 | 91,5 | 92,0 | 159 / 171 |
| 3500.S 290 | 348 | 318 | 91,4 | 92,4 | 157 / 168 |
| 3500.S 350 | 420 | 385,0 | 91,7 | 91,6 | 155 / 167 |
| 3500.S 390 | 465,0 | 428 | 92,0 | 93,2 | 160 / 172 |
| 3500.S 455 | 540 | 500,0 | 92,6 | 92,6 | 153 / 165 |
| 3500.S 490 | 600 | 552 | 92,0 | 93,9 | 156 / 168 |
Parametri di combustione
- Con bruciatore a gas metano: CO2 tipico di riferimento tra il 9,2% e il 9,9% con sovratemperature fumi (ΔT) tra 143 °C e 161 °C.
- Con bruciatore a gasolio: CO2 compreso tra il 12,3% e il 13,3% con sovratemperature fumi (ΔT) tra 155 °C e 174 °C.
- Perdite al mantello: calcolate con salto termico medio ΔT = 50 °C.
DOCUMENTAZIONE
Riello 3500.S 75-490

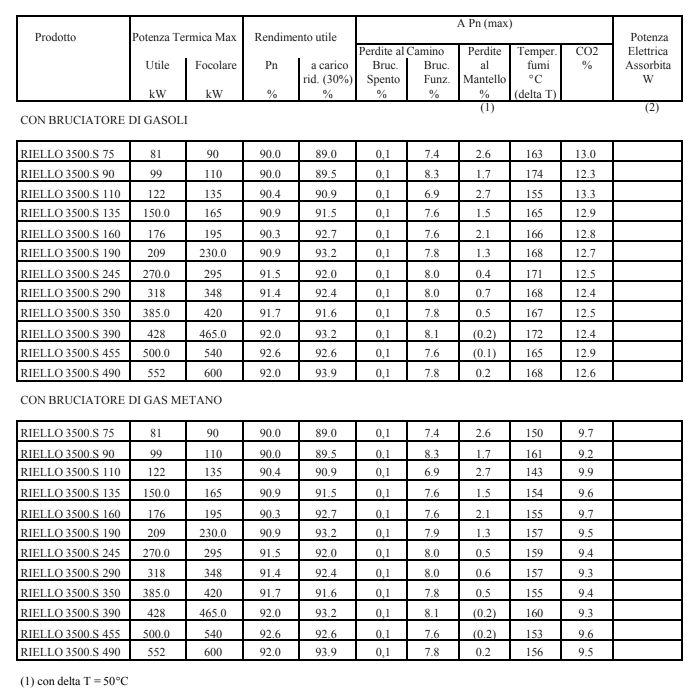

DATI TECNICI
