Caldaia Baxi Copper 280 Fi
In questa pagina vengono riportate le schede tecniche ed i manuali d’uso delle caldaia Baxi Copper 280 Fi. L’obiettivo di questo sito è quello di mettere a disposizione degli utenti la documentazione di prodotti non sempre facilmente reperibile. Cliccando su uno dei link potrete scaricare liberamente le schede tecniche o i manuali d’uso dei modelli delle caldaia Baxi Copper 280 Fi.
Tutta la documentazione tecnica è di esclusiva proprietà delle singole aziende produttrici e viene messo a disposizione esclusivamente ai fini di consultazione.

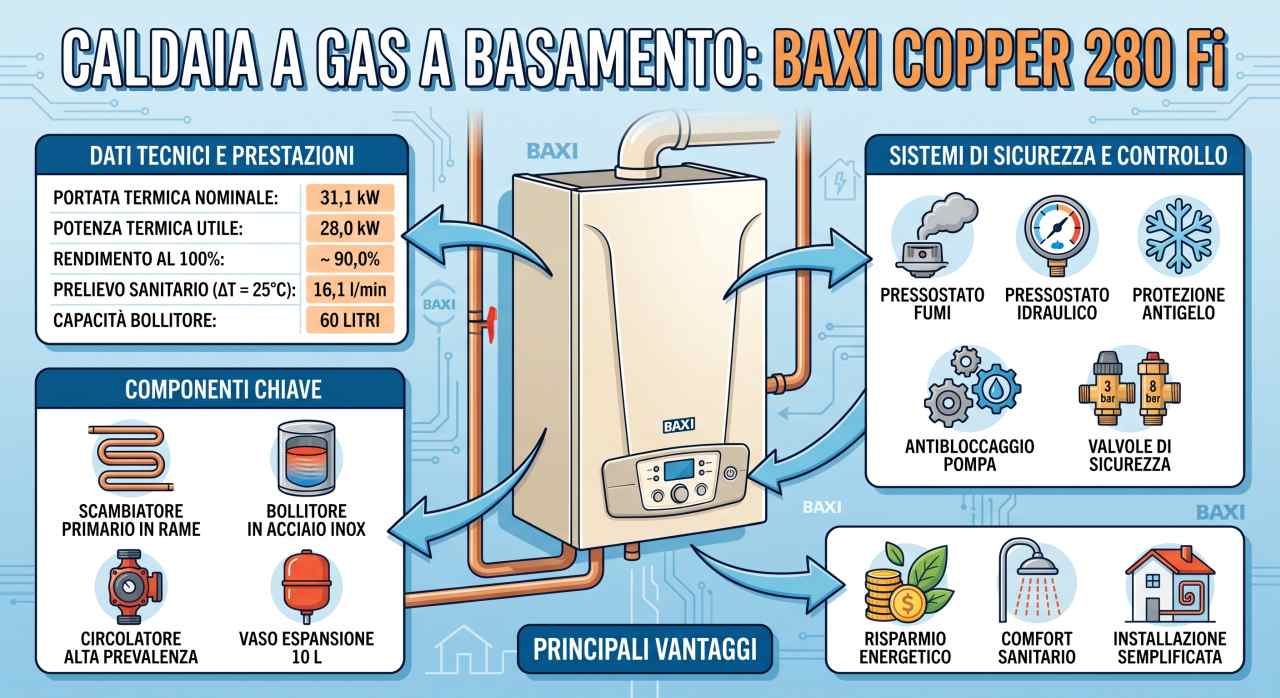

La Baxi Copper 280 Fi è un modello storico di caldaia a gas a basamento con accumulo integrato, pensata per garantire un elevato comfort sia per il riscaldamento che per l’acqua calda sanitaria.
Dati tecnici e prestazioni
| Parametro | Valore |
|---|---|
| Tipo installazione | A basamento (a terra) |
| Combustione | Camera stagna / Tiraggio forzato (Tipo C) |
| Potenza termica nominale (Qn) | 31,1 kW |
| Potenza termica utile nominale (Pn) | 28,0 kW |
| Portata termica ridotta (Qm) | 11,9 kW |
| Potenza termica ridotta (Qm) | 10,4 kW |
| Rendimento termico utile al 100% Pn | ∼ 90,0% |
| Classifiazione rendimento (Dir. 92/42/CEE) | ☆☆☆ (3 Stelle) |
| Accumulo Sanitario (Bollitore) | 60 litri in acciaio inox AISI 316L con isolamento ad ata densità |
| Produzione Acqua Sanitaria | 16,1 l/min (ΔT = 25°C) / 450 l nei primi 30 min (ΔT = 30°C) |
| Prelievo continuo ACS | 688 l/min (ΔT = 35°C) |
| Potenza elettrica assorbita | ∼ 165 W |
| Dimensioni (H × L × P) | 85 × 60 × 60 cm |
| Grado di protezione | IPX4D |
Componenti principali e scambiatori
- Scambiatore Primario Acqua/Fumi: realizzato in rame ad altissimo scambio termico dotato di protezione anticorrosione.
- Bollitore ad Accumulo Rapido: boiler integrato da 60 litri interamente in acciaio inossidabile AISI 316L con serpentina di scambio a risposta rapida.
- Bruciatore e Modulazione: bruciatore atmosferico in acciaio inox a modulazione elettronica continua di fiamma sia in modalità riscaldamento che in sanitario.
- Circolatore ad Alta Prevalenza: pompa di circolazione per l’impianto di riscaldamento integrata con dispositivo automatico di disaerazione (valvola sfogo aria).
Sistemi di controllo e sicurezza
- Pressostato differenziale fumi: blocca l’afflusso del gas in caso di ostruzione della canna fumaria o anomalia al ventilatore.
- Pressostato idraulico: impedisce il funzionamento della caldaia in assenza d’acqua o con pressione insufficiente nell’impianto.
- Sistema antibloccaggio: attiva il circolatore e la valvola a tre vie per alcuni secondi ogni 24 ore di inattività per prevenirne il bloccaggio.
- Protezione Antigelo: dispositivo elettronico che accende il bruciatore quando la temperatura dell’acqua di caldaia scende sotto i 5°C.
- Valvole di sicurezza: valvola tarata a 3 bar per il circuito di riscaldamento e valvola di sicurezza da 8 bar sul bollitore sanitario.
DOCUMENTAZIONE TECNICA
MANUALE UTENTE ED INSTALLATORE (codice 911.775.1 - 1a ED 06/03)
MANUALE UTENTE ED INSTALLATORE (Cod. 7110702.01 - Ed.3 06/14)
SCHEDA TECNICA
