Caldaia Baltur C-Star 22-70

In questa pagina vengono riportate le schede tecniche ed i manuali d’uso delle caldaie Baltur C-Star 22-70. L’obiettivo di questo sito è quello di mettere a disposizione degli utenti la documentazione di prodotti non sempre facilmente reperibile. Cliccando su uno dei link potrete scaricare liberamente le schede tecniche o i manuali d’uso dei modelli delle caldaie Baltur C-Star 22-70.

Per scaricare schede tecniche e manuali andate alla fine della pagina nella sezione DOCUMENTAZIONE. Se non trovate quello che cercate scrivetemi.

Tutta la documentazione tecnica è di esclusiva proprietà delle singole aziende produttrici e viene messo a disposizione esclusivamente ai fini di consultazione.

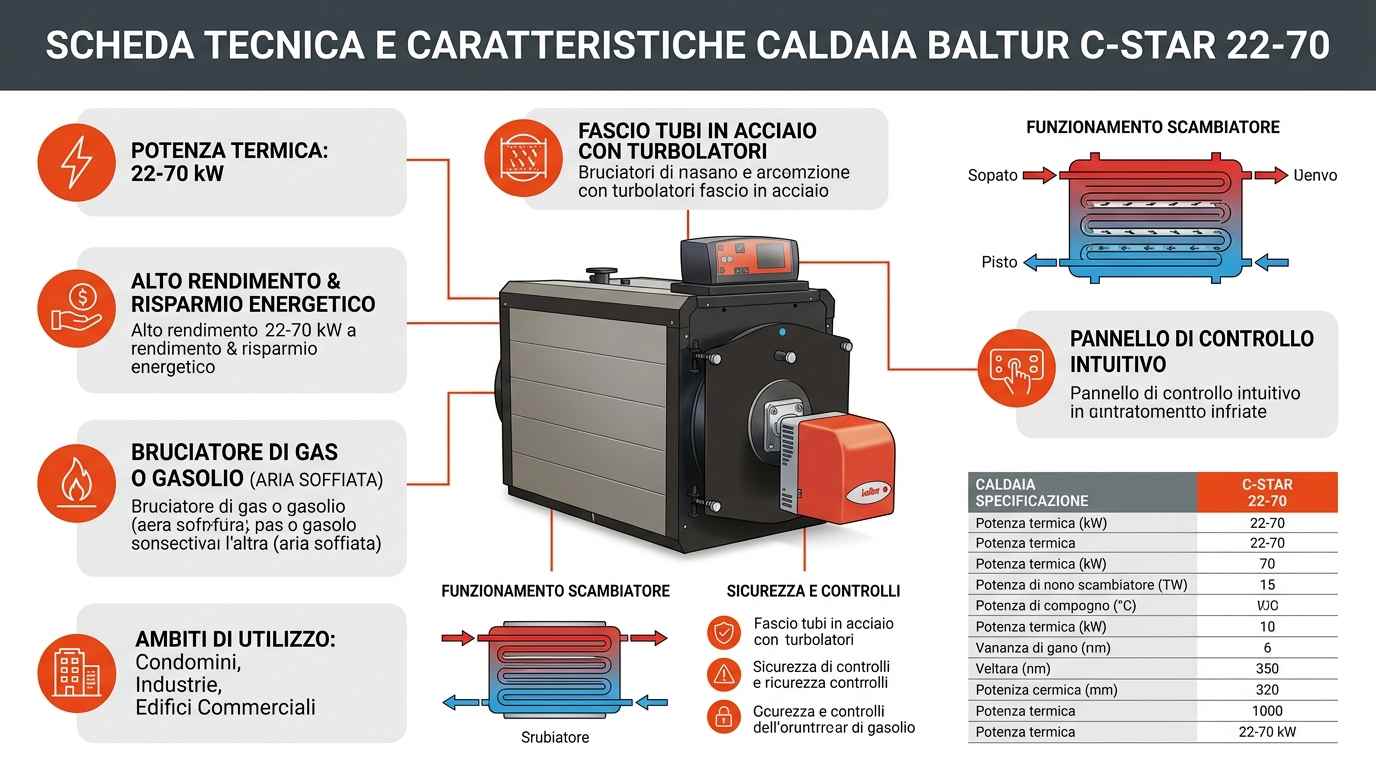

La caldaia Baltur C-Star 22-70 (o serie C-Star) è un gruppo termico / caldaia ad alto rendimento in acciaio pressurizzata, progettata per l’abbinamento con bruciatori ad aria soffiata (a gas metano, GPL o gasolio). È comunemente impiegata in impianti di riscaldamento centralizzati, stabili residenziali o piccoli complessi commerciali.

Specifiche tecniche e caratteristiche

• Tipologia: caldaia pressurizzata in acciaio a tre giri di fumo / focolare ad inversione di fiamma.
• Campo di potenza (22-70 kW): regolabile o modulabile all’interno del range d’esercizio per adattarsi alle reali esigenze dell’impianto e migliorare il rendimento ai carichi parziali.
• Combustibile: abbinabile a bruciatori a gas (metano/GPL) o a gasolio ad aria soffiata.
• Struttura:
  • Focolare cilindrico bagnato a fondo cieco per un’efficiente trasmissione del calore.
  • Portellone anteriore coibentato in fibra ceramica/refrattario con reversibilità di apertura (destra/sinistra) per agevolare le operazioni di pulizia e manutenzione.
  • Cassa fumi posteriore ispezionabile.
• Pressione di esercizio: di norma 3–4 bar (a seconda della configurazione dell’impianto).

Gestione e manutenzione ordinaria

1. Pulizia del fascio tubiero: trattandosi di un generatore in acciaio, la manutenzione periodica richiede l’apertura del portellone per la scovillatura dei tubi fumo e la rimozione dei depositi in cassa fumi.
2. Controllo bruciatore: verificare regolarmente la taratura della combustione (rapporto aria/gas o ugello/pressione gasolio) e la pulizia degli elettrodi.
3. Pressione idraulica: mantenere la pressione dell’acqua di impianto a freddo tra 1,0 e 1,5 bar.
4. Controlli di sicurezza: verificare l’efficienza del termostato di sicurezza a riarmo manuale, della valvola di sicurezza idraulica e del vaso d’espansione.
