Caldaia Immergas Victrix Tera 24 Plus
In questa pagina vengono riportate le schede tecniche ed i manuali d’uso delle caldaie Immergas Victrix 24 Plus. L’obiettivo di questo sito è quello di mettere a disposizione degli utenti la documentazione di prodotti non sempre facilmente reperibile. Cliccando su uno dei link potrete scaricare liberamente le schede tecniche o i manuali d’uso dei modelli delle caldaie Immergas Victrix 24 Plus.
Tutta la documentazione tecnica è di esclusiva proprietà delle singole aziende produttrici e viene messo a disposizione esclusivamente ai fini di consultazione.

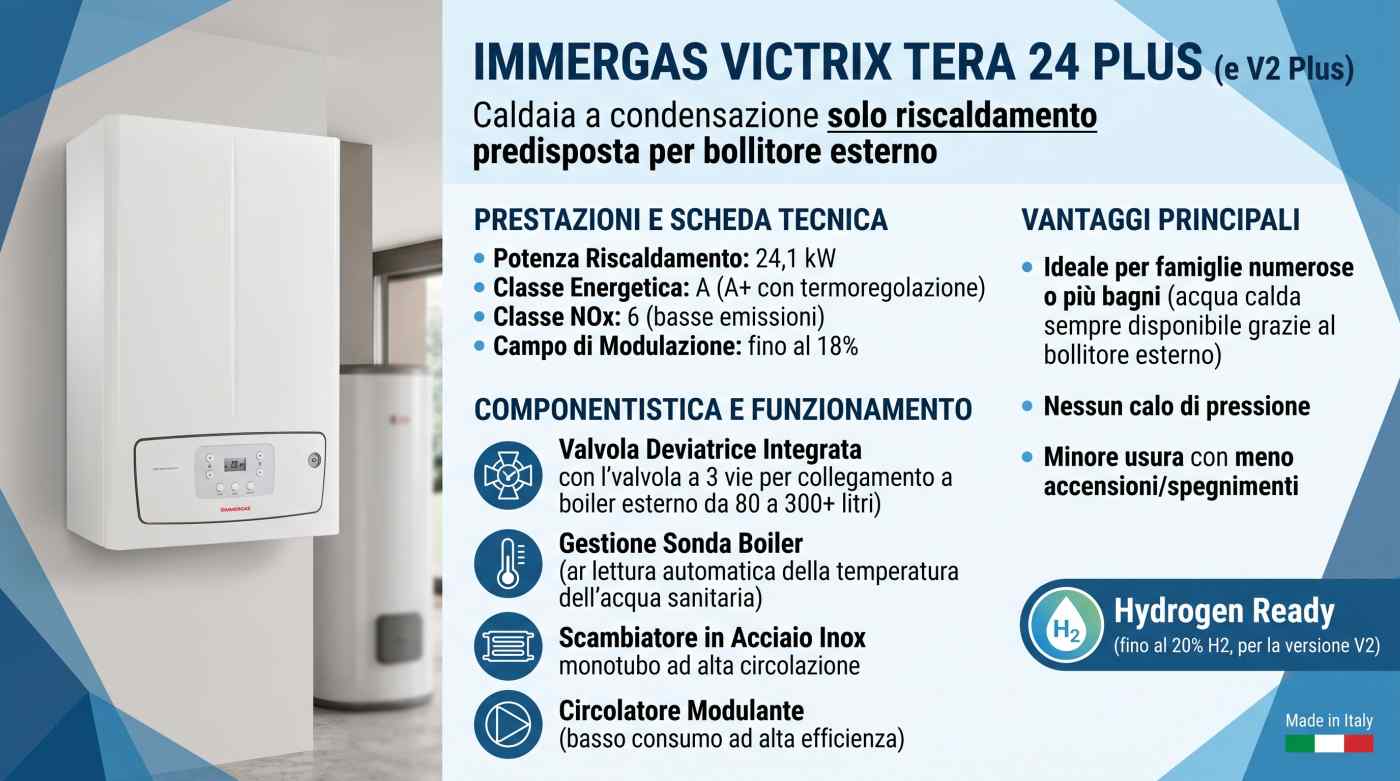

La Immergas Victrix Tera 24 Plus (e la versione Victrix Tera V2 24 Plus) è una caldaia murale a condensazione progettata esclusivamente per il solo riscaldamento, predisposta per l’abbinamento a un bollitore esterno per l’acqua calda sanitaria.
Scheda tecnica e prestazioni
| Parametro Tecnico | Valore / Specifica |
|---|---|
| Tipologia Generatore | Caldaia murale a condensazione (solo riscaldamento) |
| Potenza Termica Nominale (Riscaldamento) | 24,1 kW |
| Rendimento Etichetta (ErP) | Classe A (Riscaldamento) — Raggiunge la Classe A+ con termoregolazione evoluta |
| Classe NOx | Classe 6 (Basse emissioni inquinanti) |
| Scambiatore Primario | Monotubo in acciaio inox ad alta circolazione |
| Campo di Modulazione | Fino al 18% della potenza nominale |
| Protezione Elettrica | IPX5D (idonea per interno ed esterno in luogo parzialmente protetto) |
| Alimentazione Gas | Metano / GPL (conversione tramite configurazione scheda elettronica) |
| Compatibilità Idrogeno (solo versione V2) | Hydrogen Ready (funzionamento con miscele fino al 20% di H2) |
Componentistica e funzionamento
- Valvola deviatrice integrata: la caldaia include di serie la valvola a tre vie motorizzata e le connessioni idrauliche dedicate per il collegamento a un bollitore accumulo esterno (da 80 a 300+ litri).
- Gestione sonda boiler: scheda elettronica predisposta per la lettura della sonda NTC del bollitore, gestendo in automatico la precedenza sul sanitario quando richiesta.
- Circolatore modulante basso consumo: Pompa ad alta efficienza a consumo variabile in base al carico termico dell’impianto.
- Sistemi di scarico fumi: omologata per intubamento in condotti esistenti anche con diametri ridotti (Ø 50 mm fino a 20 metri nella versione V2).
DOCUMENTAZIONE
LIBRETTO (Cod. 1.040934 - rev. ST.003114/001 - 07/17)
LIBRETTO (Cod. 1.041718 - rev. ST.003585/000 - 04/18)
LIBRETTO (Cod. 1.046002 - rev. ST.005599/002 - 03/22)
LIBRETTO (Cod. 1.048665 - rev. ST.007259/000 - 06/23 V2)
LIBRETTO (Cod. 1.049048 - rev. ST.007646/005 - 02/25 V2)
SCHEDA TECNICA (Cod.S.0224 - rev.001 - (ver. 1393) - 08/17)
SCHEDA TECNICA (Cod. AP.000525-001 - (ver. 1380) - 05/23 [V2])
